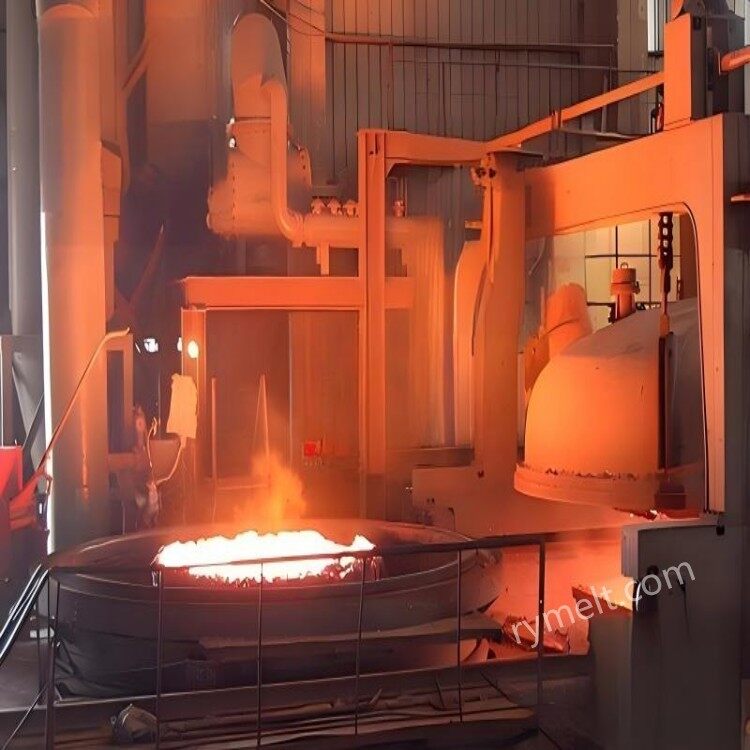

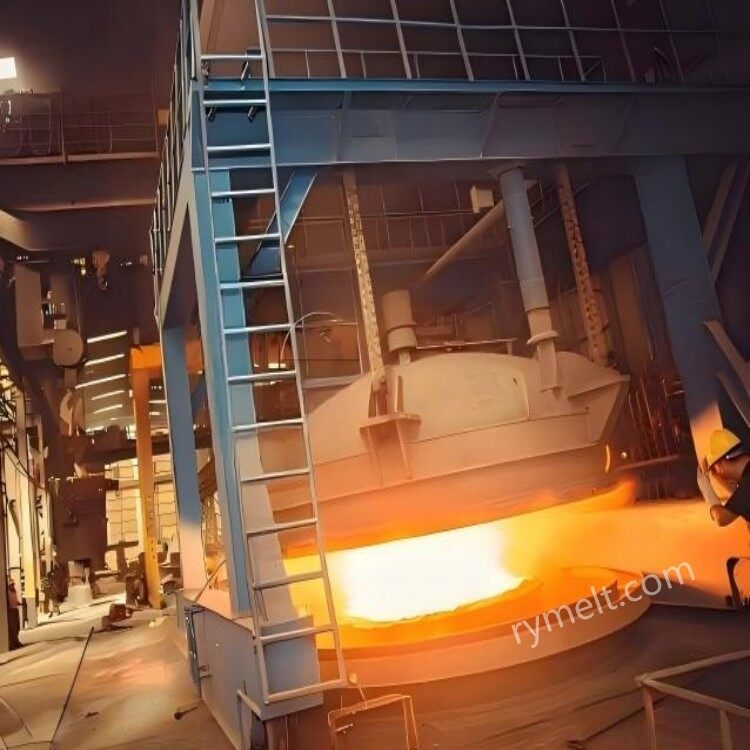

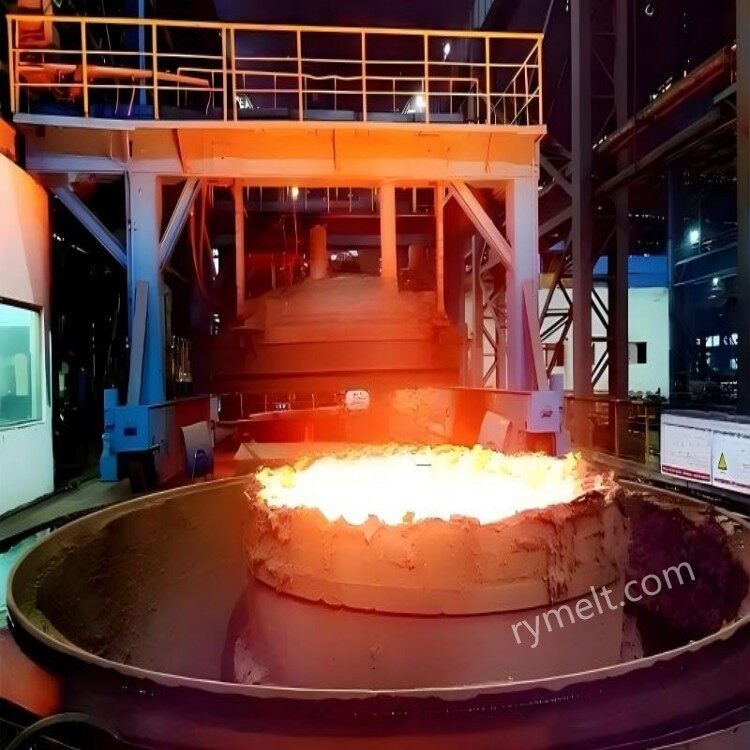

Základní vlastnosti a principy VD/VOD pecí

Vakuové prostředí:Vyprázdněním komory (typicky do<1 mbar), the partial pressure of CO is significantly reduced. This enables the carbon-oxygen reaction [C] + [O] → CO↑ to proceed vigorously at lower carbon levels (i.e., "vacuum decarburization").

Kyslíková dekarbonizace (režim VOD):Kyslík je vháněn na povrch roztavené oceli ve vakuové komoře, přičemž se upřednostňuje oxidace uhlíku za vzniku CO, který je následně evakuován. Vakuum a přesné ovládání umožňují redukci uhlíku na extrémně nízkou úroveň (např. 0,03 % nebo dokonce 0,01 %) při zachování chromu (Cr není významně oxidován).

Míchání inertním plynem:Argon (Ar) je vháněn skrz propustné cihly dna pece, přičemž se prudce míchá roztavená ocel, aby se podpořily reakce, homogenizovalo složení a teplota a urychlil vzestup plynů a vměstků.

Legování:Vysoce přesné slitiny se přidávají ve vakuu nebo za atmosférického tlaku pro jemné nastavení složení.

Pozice v metalurgickém procesu

Typicky kritický odkaz v sekvenci: EAF/AOD → VOD/VD → Continuous Casting.

Pro nerezovou ocel:Primární pec (např. EAF) dodává počáteční roztavenou ocel → AOD provádí primární oduhličení a konzervaci chromu → VOD dosahuje hlubokého oduhličení a konečné rafinace, aby splnila požadavky na ultra-nízkouhlíkové/dusíkové.

Pro vysoce-kvalitní legovanou ocel/konstrukční ocel:Primární rafinace v konvertoru/elektrické peci → VD pro odplynění, dezoxidaci a čištění.

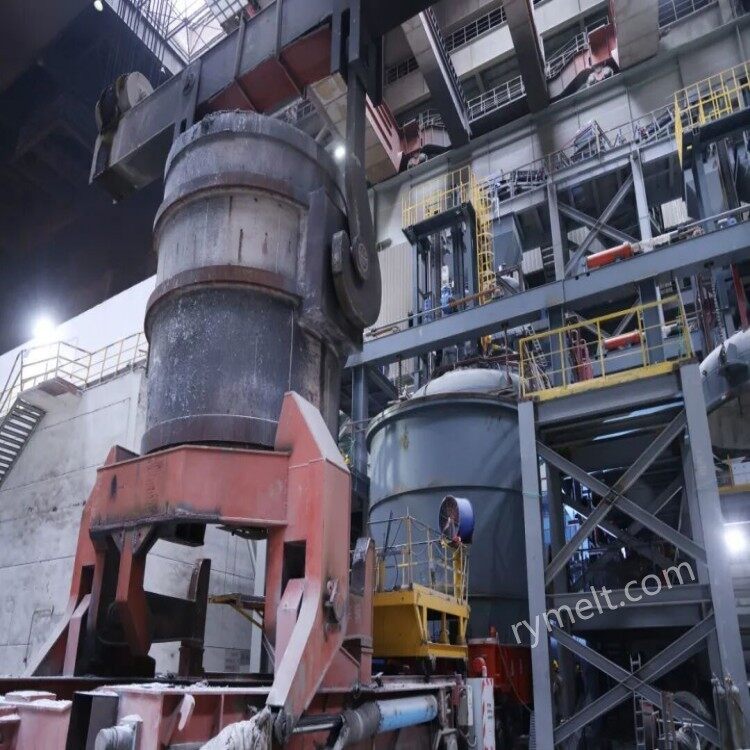

Primární konstrukční součásti

Vakuová nádoba:Pohyblivá nebo pevná uzavřená nádoba pro uložení naběraček.

Vakuový kryt:Obsahuje pozorovací porty, nabíjecí systémy, kyslíkovou trysku/rozprašovací trysku, zařízení pro měření/vzorkování teploty a těsnění vakuové nádoby.

Vakuový systém:

Parní tryskové čerpadlo:Tradiční mainstreamová technologie využívající vysokotlakou páru k vytvoření ultra-vysoké čerpací kapacity, která je schopna pojmout velké objemy plynu (např. značné množství CO produkovaného při foukání kyslíku).

Kombinace mechanického čerpadla (Rootsovo čerpadlo + suché čerpadlo):Energeticky-účinnější a šetrnější k životnímu prostředí (není nutný kotel), což představuje trend pro moderní nové projekty.

Systém foukání kyslíku (jádro VOD):Horní tryska, výškově nastavitelná, pro vstřikování kyslíku.

Systém foukání a míchání argonu:Připojuje se k odvzdušňovacím cihlám na dně pánve.

Systém nabíjení:Používá se k přidávání slitin, dezoxidátorů atd. ve vakuu.

Řídicí systém:Automatizovaný řídicí systém založený na uhlíkových -modelech kyslíkové bilance a modelech předpovědi teploty, umožňující v reálném čase-regulaci rychlosti vhánění kyslíku, úrovně vakua, intenzity míchání atd.

Porovnání mezi režimy VD a VOD a tabulkou typických parametrů

	VD	VOD	Poznámka
Základní účely	Odplynění (H,N), dezoxidace, čištění	Hluboká dekarbonizace a odplynění
Hlavní druhy oceli	Ložisková ocel, ozubená ocel, vysoce{0}}konstrukční ocel	Austenitická nerezová ocel (304L, 316L), ultra-čistá feritická nerezová ocel (444), silikonová ocel
Stupeň pracovního vakua	0.5 - 1 mbar (pro hlubokou dehydrogenaci je vyžadován vyšší stupeň)	20 - 100 mbar (perioda foukání kyslíku) →<1 mbar (degassing period)	Během periody vhánění kyslíku musí být udržován určitý tlak, aby se řídila reakce
Foukání kyslíku	Žádný	foukané horním kopím	Základní charakteristiky VOD
Počáteční požadavek na uhlík	Pravidelný	Relativně vysoká (např. 0,3 % - 0.6 %), poskytuje teplo a reaktanty pro oduhličení
Koncový-bod uhlíkové kapacity	Závisí na počáteční uhlík{0}}kyslíkové bilanci	Extrémně nízké (méně než nebo rovno 0,03 %, dokonce 0,01 %)
Cyklus zpracování	Relativně krátká (30-50 min)	Relativně dlouhá (50-70 minut)	Protože zahrnuje fázi vhánění kyslíku

Naše společnost má bohaté zkušenosti s návrhem a výrobou různých mezinárodních konstrukcí pecí. V průběhu let jsme poskytli tisíce sad zařízení významným zahraničním železářským a ocelářským podnikům a podnikům těžkého strojírenství a naše výrobky byly vyváženy do více než tuctu zemí a regionů. Kvalita a servis našich produktů mají mezi uživateli dobrou pověst a jsou jimi dobře přijímány.

Hlavní parametry VD/VOD poskytované naší společností

Hodnoceno Kapacita	Naběračka Průměr	Vakuová nádrž Průměr	Vakuová nádrž Výška	Vakuové čerpadlo Čerpací kapacita	Pracovní Stupeň vakua
(t)	(mm)	(mm)	(mm)	(kg/h)	(Pa)
15	2000	3800	4000	100	67
20	2200	4000	4200	150	67
30	2600	4400	4600	200	67
40	2800	4800	5000	200	67
50	2900	5000	5200	250	67
60	3150	5200	5400	300	67
80	3400	5600	600	350	67
100	3500	5800	6200	400	67
120	3650	6100	6300	400	67
150	3900	6300	6600	450	67
